เครื่องขยายเสียงคลาส A พื้นฐาน

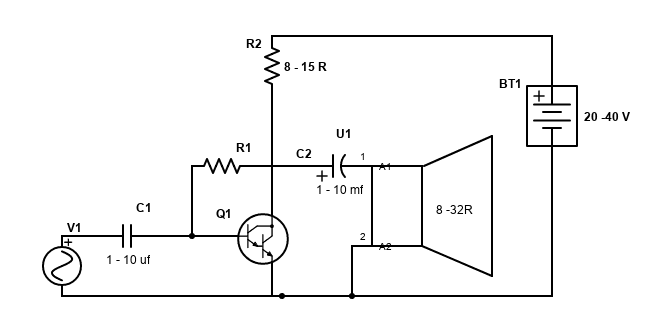

แอมปลิไฟคลาส A ที่ง่ายที่สุดคือตัวอย่างนี้ ประกอบด้วยคอนเดนเซอร์ 2 ตัว ต้านทาน 2 ตัว และทรานซิสเตอร์ อย่างไรก็ตาม วงจรนี้มีข้อบกพร่องมากมาย ต้องการข้อบกพร่องแรก ตัวต้านทานไม่สามารถรับประกันกระที่แสดงเนื่องจากถ้าแรงดันที่ปรากฎที่ขอบเขตของมันมีการเปลี่ยนแปลง กระแสของมันก็เปลี่ยนไปด้วย ทรานซิสเตอร์ขนาดใหญ่ควรมีตัวต้านทานเพื่อเพิ่มความมั่นคงและ จำกัดกระแสของมัน ดังนั้นวงจรนี้ไม่ควรที่จะทำขึ้น อย่างไรก็ตาม มันช่วยให้เข้าใจหลักการได้ดี

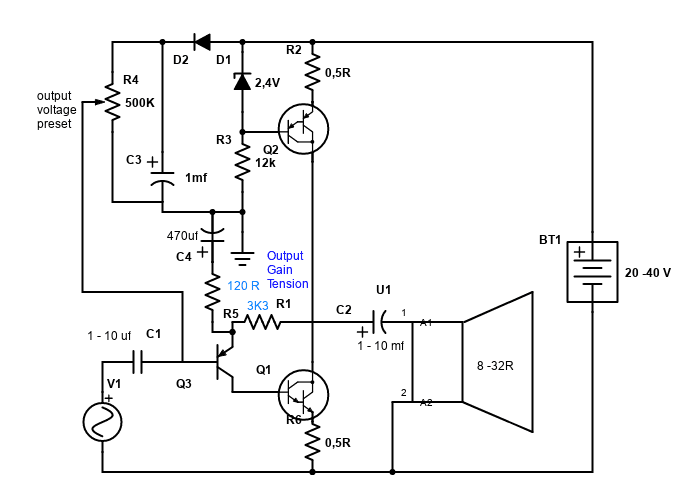

ดีครับ ดังนั้นเราจะไม่ทำให้ยุ่งยากมากและไปที่การวางแผนของวงจรที่ดีและแก้ปัญหาที่กล่าวมาก่อนหน้านี้โดยตรง ในการตั้งกระแสในลักษณะที่เชื่อถือได้อย่างเรียบง่าย เราจะใช้ที่มาของกระแสจากทรานซิสเตอร์ Darlington และเพิ่มตัวต้านทานขนาดเล็กเป็นบัฟเฟอร์ใต้ทรานซิสเตอร์ขนาดใหญ่ที่มอดูล และเราจะเพิ่มโพเทนเชียลมิเตอร์เพื่อปรับแต่งแรงดันพัก ทรานซิสเตอร์ขนาดเล็กจะถูกใช้ในขาเข้าเพื่อเพิ่มความเร็วและเพิ่มความเสถียรในวงจร รวมทั้งลดระดับเสียงที่ออกจากวงจร การปรับเปลี่ยนนี้จำเป็นต้องมีการกรองไฟเลี้ยงจากแหล่งจ่ายเพื่อลดเสียงที่ออกจากวงจร
